江苏宿迁非线性电阻测试仪校验方法1、先进行电压校验，可用1000：1的示波器高压探头从输出端“A”“K”（空载时）读取实际电压值VO，误差＝（VO－VRM）/VO × 2、漏电流校验可直接用一标准电阻RO（例：100K/150W）接入设备的输出端作为 被测负载，进行测量操作,根据已校准的电压表的读数计算出实际漏电流值IO（IO＝VO÷RO），误差＝（IO－IRM ）/IO × 。九、及其它注意事项：1、本设备属专业设备，操作者使用前需经严格专业培训，未经培训严禁使用本设备。测试时严禁用手触摸被测及设备输出部分，以防高压触电;2、必须使用带良好接地端的外部电源。没有接地的设备外壳可能带电,甚至会有高压;请特别注意;3、测量时，输出线与被测的连接要可靠,要保证不会突然脱开,有高压时,一般操作者不要触摸测试仪的外壳。 4、在有高压输出时,勿进行切换正反向、电流换档等设备操作;否则会产生人身和设备的问题;5、凡操作者离开设备时一定要关闭测量按键或关闭电源,以防止被误碰撞等意外情况而产生的高压问题;6、测试输出时，正向：阳极为高压端，阴极为低压端；反向：阴极为高压端，阳极为低压端;7、凡出现过流保护时必须将“电压调节”调零。并确认调零再按下复位按钮。8、测试时间：当电压达到2kV(或更高)、漏电流50mA以下测试停留时间应小于1分钟/次;漏电流大于50mA时测试的停留时间应小于10秒/次。高压大电流状态下停留时间长，功耗大，将可能使仪器使用寿命缩短或烧毁器件等系列问题发生;请使用者注意;9、设备周围不能有强的电磁干扰源、热源。以免产生测试不准或其它问题;10、本设备为精密仪器,使用过程中请注意轻拿轻放,

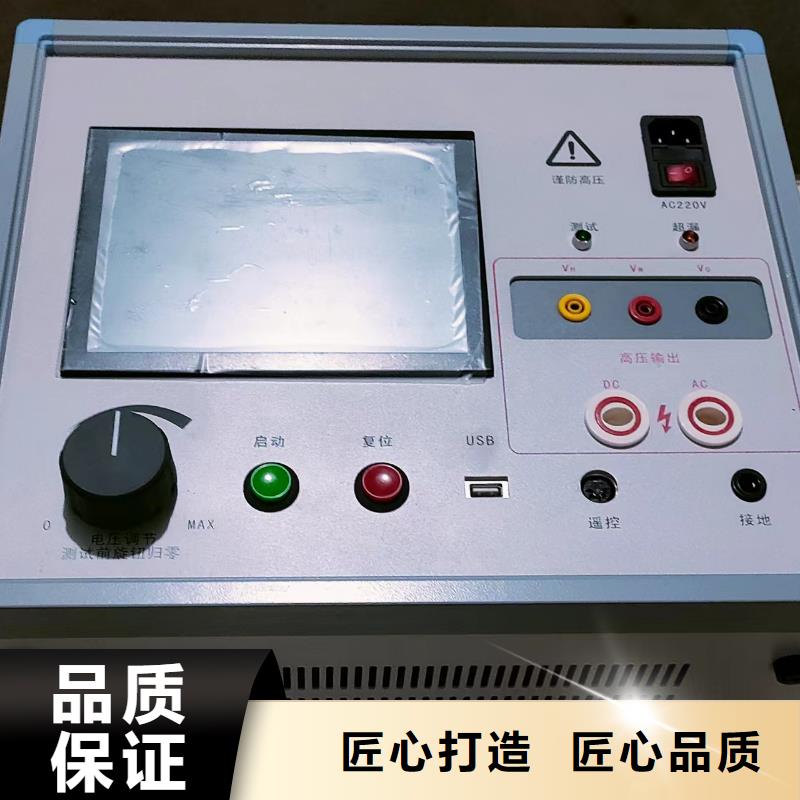

江苏宿迁非线性电阻测试仪灭磁过电压测试装置由电压调压电路、高压升压电路，漏电流设定及检测电路，电压、电流测量电路，保护电路及电压波形的彩色图形显示等部分组成。其中，AC/DC高压升压电路能调整输出电压至需要的值，漏电流设定及检测回路能设定击穿电流，测试过程中通过LCD屏幕实时显示电压和漏电流值，当漏电流值达到或超过预定漏电流值时，测试装置将立即自动复位，并亮起超漏报警灯，蜂鸣器开始鸣叫（通过仪器面板复位按钮关闭报警灯和蜂鸣器）。测试装置具有定时复位功能，样品在要求的的试验电压作用下达到规定的时间时，测试装置具有自动复位切断试验电压功能。测试时若被测样品发生击穿，漏电流超过设定的击穿（或保护）电流，测试装置自动切断输出电压，同时声光电报警提示。原理图如下所示：图一、工作原理图四、技术指标输出电压 AC:0---5000VDC:0----5000V输出功率：2000W（变压器功率可选）精度参数：电压精度< 3 % 电流精度< 2 %漏电流范围：AC:0-100 mA（5000V）AC:0-600 mA (3500V 过电压使用)DC:0-30 mA（5000V）灭磁过电压范围：AC:0—3500V波形显示：8吋彩色LCD显示屏定时范围：基本1—180秒，（也可任意时间定制）波形数据存储：USB盘（存储容量8GB）外形尺寸：380宽*320高*260深重 量：约 23kg供电电源：AC220V（±10%），50Hz五、测试装置器外观测试装置尺寸为：380mm×320mm×260mm 前面板换分为LCD显示区域，测试、超漏和电源指示灯，AC220V输入口，高压输出口，遥控高压测试棒接口，USB存储器端口，电压调节旋钮，启动和复位按钮。仪器背面板主要有一个散热口(当功率较大时风扇自动开启，功率降低后自动关闭)和四个地脚支架组成（仪器平放时，应打开地脚支架，用于机箱内部热空气导出）。图二、测试装置前面板图 地铁直流保护测试系统 无线绝缘子分测试仪 零值测定仪 非线性电阻测试仪 感应式避雷器带电测试仪 避雷器阀片直流参数测试仪 避雷器直流参数测试仪 避雷器阀片参数测试仪 避雷器直流测试仪
